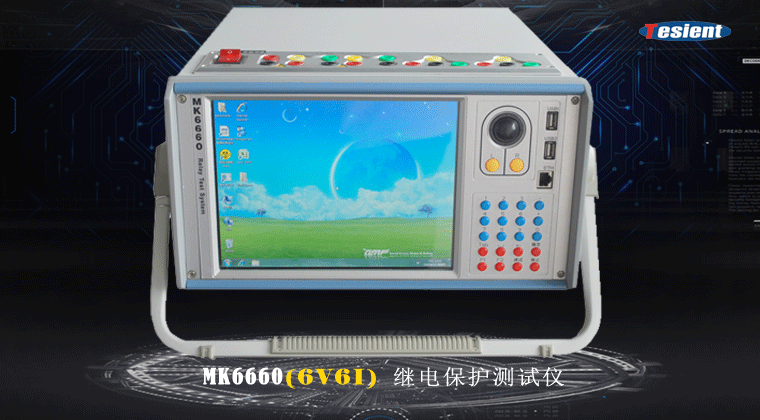

| 產品特點：

1.  冗余備份：三組電流電壓源完全獨立

2.  大容量高速存儲器：滿足高采樣率故障波形更長時間回放

3.  所有通道能夠同時輸出

4.  獨有的測試方案功能

5.  6路電流源實現變壓器三側差動試驗

6.  帶10.4寸顯示屏，可脫機也可以聯機操作

| 基本型號配置：

6路電壓源+6路電流源+1路輔助直流源

| 技術參數：

●交流電流源

A．幅值（RMS）：6*0～30A/相

B．最大輸出功率：>300VA/相

C．分辨率：0～0.3A：0.01mA；0.3～3A：0.1mA；3～30A：1.0mA

D．精度：0.05A～30A：≤0.1%

E．頻率：靜態0～1000Hz

動態0～3000Hz

分辨率：0.001Hz

精度：≤0.001Hz

F．諧波畸變率：≤0.2%

G．響應速度：≤100uS

H．輸出時間:

●直流電流源

A．幅值：6*0～20A/相

B．最大輸出功率：≥200W

C．分辨率：0～0.3A：0.015mA；0.3～3A：0.15mA；3～20A：1.5mA

D．精度：0.05A～20A：≤0.5%

E．紋波系數：≤0.5%

F．輸出時間:

●交流電壓源

A．幅值（RMS）：6*0～125V/相

B．最大輸出功率：>100VA/相

C．分辨率：4mV

D．精度：2～125V：≤0.1%

E．頻率：靜態0～1000Hz

動態0～3000Hz

分辨率：0.001Hz

精度：≤0.001Hz

F．諧波畸變率：≤0.2%

G．響應速度：≤100uS

H．輸出時間:

●直流電壓源

A．幅值：6*0～176V/相

B．最大輸出功率：>100W

C．分辨率：6mV

D．精度：≤0.5%

E．紋波系數：≤0.5%

F．輸出時間:

●暫態回放總存儲容量：

容量：4千萬采樣點（例如：采樣率為10000點/秒，10通道輸出，回放時間為400S。）

●交流電流電壓源同步時間：≤10uS

●交流電流電壓源相位控制：

A.變化范圍：-360°～+360°

B.分辨率：0.05°

●輔助直流

A．幅值：0～300V

B．最大輸出功率：>100W

C．分辨率：10mV

D．精度：≤0.5%

E．紋波系數：≤0.5%

●開入開出

    A．開入

         數量：8組

         輸入特性：自動識別空接點和帶電位，10～250Vdc

         分辨率：10uS

         最大測量范圍：0.00001～99,999.999S

         時間精度：≤0.1%

    B．開出

        數量：4組

        類型：空接點

        交直流開斷能力：0.5A，250V

●功能

    A．測試方案；

    B．任意測試；

    C．常用繼電器（電流、電壓、時間、中間、低周、低壓、反時間、功率方向、差動等）；

    D． 線路保護（距離定值校驗、阻抗特性搜索、阻抗特性驗證、零序定值校驗、工頻變化量距離 定值校驗、整組測試、重合閘測試、模擬轉換性故障、檢無壓檢同期、精工電流、精工電壓、系統振蕩）；

    E．變壓器保護（比率制動、6I比率制動、諧波制動、間斷角制動、差動整組、反時限過激磁保護）

    F．發電機保護（差動、失磁、勵磁）

    G．自動裝置（同期、備自投、快切）

    H．暫態回放

    I．狀態序列

●其它

A．供電電壓范圍：110～265Vac/110V～250Vdc；

B．供電電壓頻率：45～65Hz

C．使用溫度：-5～+50℃

D．重量：11Kg

E．尺寸：365×200×450mm

●選配件

A．內置GPS模塊

B．IRIG-B接收

C．電量變送器校驗功能

D．電能表校驗功能
